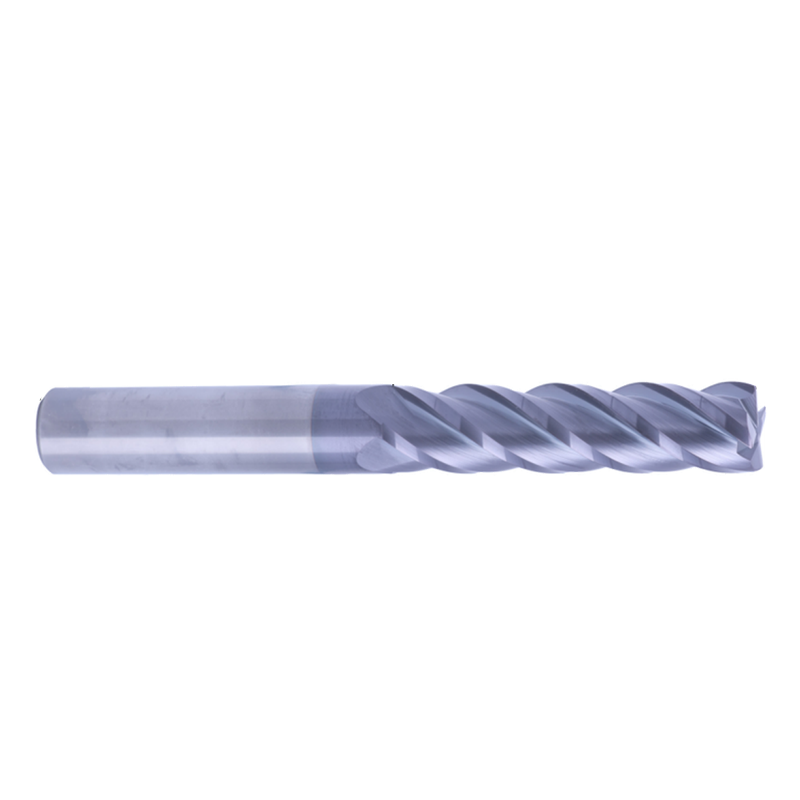

Key features of a high-performance carbide end mill may include:
Усовершенствованные покрытия. Высокопроизводительные концевые фрезы часто поставляются со специальными покрытиями, которые уменьшают трение, нагрев и износ, что позволяет повысить скорость резания и увеличить срок службы инструмента. Общие покрытия включают TiAlN (нитрид титана и алюминия), TiCN (карбонитрид титана) и AlTiN (нитрид алюминия и титана).
Переменная спираль и шаг: эти функции оптимизируют эвакуацию стружки, уменьшают вибрацию и повышают производительность резания. Конструкция с изменяемым шагом спирали и шага помогает минимизировать вибрацию и улучшить качество поверхности.
Специализированная геометрия. Геометрия концевой фрезы, такая как конструкция канавок, подготовка кромки и углы забоя, могут влиять на эффективность резания и срок службы инструмента. Высокопроизводительные концевые фрезы часто имеют усовершенствованную геометрию, которая превосходно подходит для конкретных применений.
Управление охлаждающей жидкостью и смазкой. Некоторые высокопроизводительные концевые фрезы предназначены для использования с охлаждающей жидкостью или смазкой для управления теплом и продления срока службы инструмента во время сложных операций.
Точность и допуск. Высокопроизводительные концевые фрезы изготавливаются с жесткими допусками, что обеспечивает стабильные и точные результаты резки.
Эти высокопроизводительные твердосплавные концевые фрезы идеально подходят для таких отраслей промышленности, как аэрокосмическая, автомобильная, производство пресс-форм и штампов, а также других видов прецизионной обработки, где эффективность, точность и долговечность инструмента имеют решающее значение. При выборе концевой фрезы для вашего конкретного применения учитывайте такие факторы, как тип материала, параметры резания и сложность задачи обработки.
Серия TDP50PTТорнадо | |||||
Характеристики | диаметрD | длина лезвия H | Общая длина L | Диаметр штока D | Количество лезвийT |
TDP50P-D12-55H-4T-100L-12D | 12 | 55 | 100 | 12 | 4 |
TDP50P-D12-50H-4T-100L-12D | 12 | 50 | 100 | 12 | 5 |
TDP50P-D12-50H-4T-100L-12D | 12 | 50 | 100 | 12 | 4 |
TDP50P-D12-40H-4T-75L-12D | 12 | 40 | 75 | 12 | 4 |
TDP50P-D12-36H-4T-75L-12D | 12 | 36 | 75 | 12 | 4 |
TDP50P-D10-50H-4T-100L-10D | 10 | 50 | 100 | 10 | 4 |
TDP50P-D10-36H-4T-75L-10D | 10 | 36 | 75 | 10 | 4 |
TDP50P-D4-12H-4T-50L-4D | 4 | 12 | 50 | 4 | 4 |
Серия TDP55PTТорнадо | |||||
Характеристики | диаметрD | длина лезвия H | Общая длина L | Диаметр штока D | Количество лезвийT |
TDP55P-D2.5-7H-4T-50L-4D | 2.5 | 7 | 50 | 4 | 4 |
TDP55P-D2.0-6H-4T-50L-4D | 2 | 6 | 50 | 4 | 4 |
TDP55P-D3-12H-4T-75L-4D | 3 | 12 | 75 | 4 | 4 |
TDP55P-D3-9H-4T-50L-4D | 3 | 9 | 50 | 4 | 4 |
TDP55P-D4-20H-4T-75L-4D | 4 | 20 | 75 | 4 | 4 |
TDP55P-D4-20H-4T-100L-4D | 4 | 20 | 100 | 4 | 4 |
TDP55P-D4-12H-4T-50L-4D | 4 | 12 | 50 | 4 | 4 |
TDP55P-D4-20H-4T-50L-4D | 4 | 20 | 50 | 4 | 4 |
TDP55P-D5-15H-4T-50L-6D | 5 | 15 | 50 | 6 | 4 |
TDP55P-D6-25H-4T-75L-6D | 6 | 25 | 75 | 6 | 4 |
TDP55P-D6-30H-4T-100L-6D | 6 | 30 | 100 | 6 | 4 |
TDP55P-D6-20H-4T-50L-6D | 6 | 20 | 50 | 6 | 5 |
TDP55P-D8-24H-4T-60L-8D | 8 | 24 | 60 | 8 | 4 |
TDP55P-D8-36H-4T-75L-8D | 8 | 36 | 75 | 8 | 4 |
TDP55P-D8-40H-4T-150L-8D | 8 | 40 | 150 | 8 | 4 |
TDP55P-D8-40H-4T-100L-8D | 8 | 45 | 100 | 8 | 4 |
TDP55P-D10-36H-4T-75L-10D | 10 | 36 | 75 | 10 | 4 |
TDP55P-D10-50H-4T-100L-10D | 10 | 50 | 100 | 10 | 4 |
TDP55P-D10-60H-4T-150L-10D | 10 | 60 | 150 | 10 | 4 |
TDP55P-D12-36H-4T-75L-12D | 12 | 36 | 75 | 12 | 4 |
TDP55P-D12-50H-4T-100L-12D | 12 | 50 | 100 | 12 | 4 |
TDP55P-D12-65H-4T-150L-12D | 12 | 65 | 150 | 12 | 4 |
TDP55P-D16-55H-4T-100L-16D | 16 | 55 | 100 | 16 | 4 |
TDP55P-D16-65H-4T-130L-16D | 16 | 65 | 130 | 16 | 4 |
TDP55P-D16-75H-4T-150L-16D | 16 | 75 | 150 | 16 | 4 |
Серия TDP60PTТорнадо | |||||
Характеристики | диаметрD | длина лезвия H | Общая длина L | Диаметр штока D | Количество лезвийT |
TDP60P-D2.5-7H-4T-50L-4D | 2.5 | 7 | 50 | 4 | 4 |
TDP60P-D2.0-6H-4T-50L-4D | 2 | 6 | 50 | 4 | 4 |
TDP60P-D3-12H-4T-75L-4D | 3 | 12 | 75 | 4 | 4 |
TDP60P-D3-9H-4T-50L-4D | 3 | 9 | 50 | 4 | 4 |
TDP60P-D4-20H-4T-75L-4D | 4 | 20 | 75 | 4 | 4 |
TDP60P-D4-20H-4T-100L-4D | 4 | 20 | 100 | 4 | 4 |
TDP60P-D4-12H-4T-50L-4D | 4 | 12 | 50 | 4 | 4 |
TDP60P-D4-20H-4T-50L-4D | 4 | 20 | 50 | 4 | 4 |
TDP60P-D5-15H-4T-50L-6D | 5 | 15 | 50 | 6 | 4 |
TDP60P-D6-25H-4T-75L-6D | 6 | 25 | 75 | 6 | 4 |
TDP60P-D6-30H-4T-100L-6D | 6 | 30 | 100 | 6 | 4 |
TDP60P-D6-20H-4T-50L-6D | 6 | 20 | 50 | 6 | 5 |
TDP60P-D8-24H-4T-60L-8D | 8 | 24 | 60 | 8 | 4 |
TDP60P-D8-36H-4T-75L-8D | 8 | 36 | 75 | 8 | 4 |
TDP60P-D8-40H-4T-150L-8D | 8 | 40 | 150 | 8 | 4 |
TDP60P-D8-40H-4T-100L-8D | 8 | 45 | 100 | 8 | 4 |
TDP60P-D10-36H-4T-75L-10D | 10 | 36 | 75 | 10 | 4 |
TDP60P-D10-50H-4T-100L-10D | 10 | 50 | 100 | 10 | 4 |
TDP60P-D10-60H-4T-150L-10D | 10 | 60 | 150 | 10 | 4 |
TDP60P-D12-36H-4T-75L-12D | 12 | 36 | 75 | 12 | 4 |
TDP60P-D12-50H-4T-100L-12D | 12 | 50 | 100 | 12 | 4 |
TDP60P-D12-65H-4T-150L-12D | 12 | 65 | 150 | 12 | 4 |
TDP60P-D16-55H-4T-100L-16D | 16 | 55 | 100 | 16 | 4 |
TDP60P-D16-65H-4T-130L-16D | 16 | 65 | 130 | 16 | 4 |
TDP60P-D16-75H-4T-150L-16D | 16 | 75 | 150 | 16 | 4 |
