Fixed eccentric fine boring is commonly used in applications where:
Components need to have non-concentric bores for specific purposes, such as creating offset holes for rotating parts or for components that require controlled eccentricity.
Высокая точность имеет важное значение, как в аэрокосмической или медицинской промышленности, где жесткие допуски имеют решающее значение для правильного функционирования конечного продукта.
Необходимо добиться как точных размеров, так и эксцентриситета.
Этот процесс обработки требует тщательной настройки и точности позиционирования инструмента и параметров резания для достижения желаемого эксцентриситета при сохранении требуемой точности. Чтобы обеспечить успешное выполнение, важно учитывать конкретные требования вашего проекта и, возможно, проконсультироваться со специалистами по механической обработке.

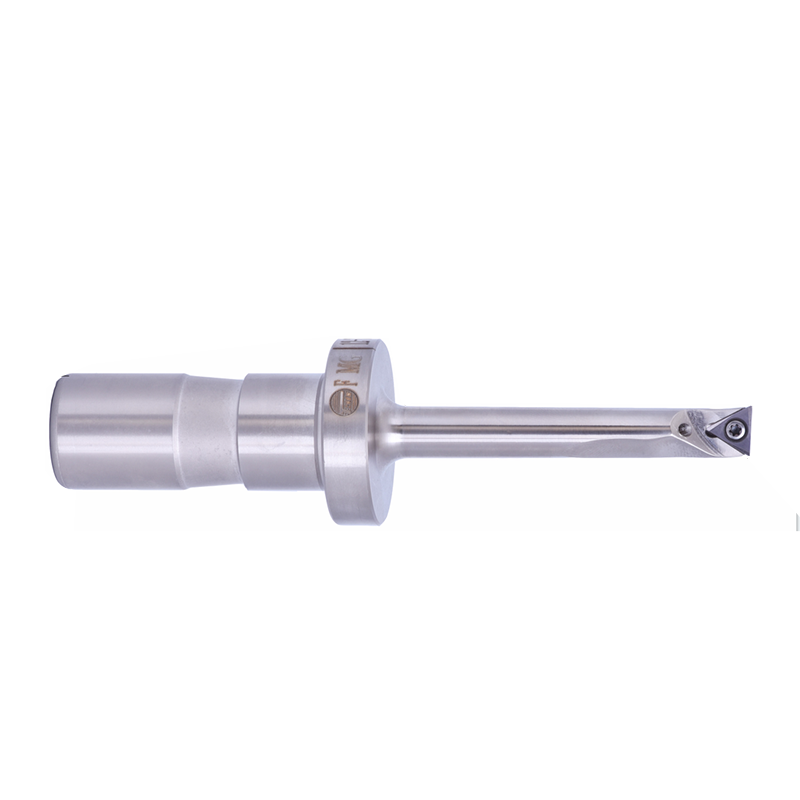

Фиксированная прецизионная расточная стойка | |||||
модель | размер | ||||
Диаметр Д | эффективная длинаL1 | Регулируемый диапазон | Ножковый меридиан | Подходящие простыни | |
МГ10-55Ла-ПХ | 10 | 55 | ±0,4 | ТЗ-40 | ТПГХ080202 |
МГ11-65Ла-ПХ | 11 | 65 | ±0,4 | ТЗ-40 | ТПГХ080202 |
МГ12-73Лр-ПХ | 12 | 73 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ15-85Лр-ПХ | 15 | 85 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ16-85Лр-ПХ | 16 | 85 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ20-103Лр-ПХ | 20 | 103 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ21-100Ла-ПХ | 21 | 100 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ23-100Ла-ПХ | 23 | 100 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ24-110Ла-ПХ | 24 | 110 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
MG25-125Lr-PH | 25 | 125 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
MG26-125La-PH | 26 | 125 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ27-125Ла-ПХ | 27 | 125 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ28-125Ла-ПХ | 28 | 125 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ29-130Ла-ПХ | 29 | 130 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ30-135Лр-ПХ | 30 | 135 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ31-145Ла-ПХ | 31 | 145 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ32-145Ла-ПХ | 32 | 145 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
МГ34-145Ла-ПХ | 34 | 145 | ±0,4 | ТЗ-40 | ТПГХ110302Л |
ø35-ø100 Fixed precision boring head | |||||
модель | размер | ||||
Диаметр Д | эффективная длинаL1 | Регулируемый диапазон | Ножковый меридиан | Подходящие простыни | |
МГ35*40Л | 35 | 50 | ±0,4 | ТЗ-33 | ТПГХ080202 |
МГ36*40Л | 36 | 50 | ±0,4 | ТЗ-33 | ТПГХ080202 |
MG37*40L | 37 | 50 | ±0,4 | ТЗ-33 | ТПГХ110302Л |
МГ38*40Л | 38 | 38 | ±0,4 | ТЗ-33 | ТПГХ110302Л |
МГ39*40Л | 39 | 50 | ±0,4 | ТЗ-33 | ТПГХ110302Л |
МГ40*50Л | 40 | 50 | ±0,4 | ТЗ-38 | ТПГХ110302Л |
МГ41*50Л | 41 | 50 | ±0,4 | ТЗ-38 | ТПГХ110302Л |
МГ42*50Л | 42 | 50 | ±0,4 | ТЗ-38 | ТПГХ110302Л |
МГ43*50Л | 43 | 50 | ±0,4 | ТЗ-38 | ТПГХ110302Л |
МГ44*50Л | 44 | 50 | ±0,4 | ТЗ-38 | ТПГХ110302Л |
МГ45*50Л | 45 | 50 | ±0,4 | ТЗ-38 | ТПГХ110302Л |
МГ46*50Л | 46 | 50 | ±0,4 | ТЗ-38 | ТПГХ110302Л |
МГ47*50Л | 47 | 50 | ±0,4 | ТЗ-38 | ТПГХ110302Л |
МГ48*50Л | 48 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
MG49*50L | 49 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ50*50Л | 50 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ51*50Л | 51 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
MG52*50L | 52 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
MG53*50L | 53 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ54*50Л | 54 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ55*50Л | 55 | 48 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ56*50Л | 56 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ57*50Л | 57 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ58*50Л | 58 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
MG59*50L | 59 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ60*50Л | 60 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ61*50Л | 61 | 50 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ62*50Л | 62 | 75 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
MG63*50L | 63 | 75 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ64*50Л | 64 | 75 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ65*50Л | 65 | 75 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ66*50Л | 66 | 75 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ67*50Л | 67 | 75 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ68*50Л | 68 | 75 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ69*50Л | 69 | 75 | ±0,4 | ТЗ-46 | ТПГХ110302Л |
МГ70*60Л | 70 | 60 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ71*60Л | 71 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ72*60Л | 72 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ73*60Л | 73 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ74*60Л | 74 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ75*60Л | 75 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ76*60Л | 76 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ77*60Л | 77 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ78*60Л | 78 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ79*60Л | 79 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ80*60Л | 80 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ81*60Л | 81 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ82*60Л | 82 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ83*60Л | 83 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ84-60Ла | 84 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ85*60Л | 85 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ86*60Л | 86 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ87*60Л | 87 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ88*60Л | 88 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ89*60Л | 89 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
MG90*60L | 90 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ91*60Л | 91 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ92*60Л | 92 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ93*60Л | 93 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ94*60Л | 94 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ95*60Л | 95 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ96*60Л | 96 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ97*60Л | 97 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
MG98*60L | 98 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ99*60Л | 99 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
МГ100*60Л | 100 | 75 | ±0,4 | ТЗ-68 | ТПГХ110302Л |
